Hướng dẫn lắp đặt hộp vòng dây cho bê tông đúc sẵn

Khoảng cách không chính xác, cố định lỏng lẻo, băng bảo vệ bị hỏng hoặc bê tông lọt vào hốc có thể làm cho các vòng dây khó mở và căn chỉnh trong quá trình lắp đặt bảng điều khiển. Đối với các nhà máy bê tông đúc sẵn, việc lắp đặt đáng tin cậy bắt đầu bằng việc chọn đúng hộp vòng, kiểm tra bản vẽ sản xuất và định vị chính xác từng bộ phận trên ván khuôn. Hướng dẫn này giải thích quy trình hoàn chỉnh, bao gồm lắp đặt tại nhà máy,-kiểm tra trước khi đổ, kiểm tra tháo khuôn và-kết nối tại chỗ, giúp bạn giảm thiểu lỗi lắp đặt và cải thiện độ tin cậy của mối nối tường đúc sẵn.

Hộp vòng dây là gì?

Hộp vòng dây là một bộ phận đúc sẵn-dùng để kết nối các tấm tường bê tông đúc sẵn với các tấm tường hoặc cột bê tông khác.

Nó thường bao gồm một hộp thép mạ kẽm, một vòng dây cáp linh hoạt, ống nén và vỏ bảo vệ. Trong quá trình sản xuất đúc sẵn, hộp thép được cố định vào ván khuôn bên trong khi vòng dây vẫn được gấp bên trong hốc.

Sau khi các tấm đúc sẵn được lắp đặt, các vòng được mở vào khớp dọc. Một thanh cốt thép được đặt xuyên qua các vòng chồng lên nhau và mối nối được lấp đầy bằng vữa quy định.

Các hộp vòng dây, cốt thép và vữa cứng hoạt động cùng nhau như một hệ thống kết nối hoàn chỉnh.

Hộp vòng dây được sử dụng ở đâu?

Bạn có thể sử dụnghộp vòng dâytại các mối nối thẳng đứng nơi các cấu kiện bê tông đúc sẵn cần có kết nối cơ học đáng tin cậy. Các ứng dụng phổ biến bao gồm mối nối tường-với-tường, mối nối tường-với-cột, vách ngăn bên trong và tấm tường đúc sẵn bên ngoài.

Chúng đặc biệt hữu ích khi bạn cần một kết nối có thể được chuẩn bị tại nhà máy và hoàn thành nhanh chóng tại chỗ. Các hộp được đúc vào cạnh của bảng điều khiển, trong khi các vòng dây vẫn được bảo vệ trong quá trình vận chuyển. Sau khi lắp dựng, bạn mở các vòng, lắp thanh cốt thép thẳng đứng đã chỉ định và trát vữa vào mối nối.

Bạn nên chọn loại hộp, chiều dài vòng lặp và khoảng cách theo thiết kế kết nối đã được phê duyệt, độ dày của tấm, chiều rộng mối nối và khả năng truyền tải được yêu cầu. Đừng chọn sản phẩm chỉ dựa vào kích thước hộp hoặc hình thức bên ngoài.

Bạn nên kiểm tra những gì trước khi cài đặt?

Trước khi lắp đặt hộp vòng dây, bạn nên xác nhận các yêu cầu kết nối và chi tiết sản phẩm để tránh lỗi định vị hoặc vấn đề căn chỉnh địa điểm.

Loại và kích thước hộp

Kiểm tra xem dự án có yêu cầu một hayhộp vòng dây đôi. Xác nhận kích thước hộp thép và đường kính dây cáp.

Độ dài vòng lặp

Đảm bảo hình chiếu vòng lặp phù hợp với chiều rộng mối nối và chi tiết kết nối được thiết kế.

Khoảng cách cài đặt

Thực hiện theo bản vẽ đã được phê duyệt về khoảng cách dọc và khoảng cách cạnh. Không sao chép kích thước từ dự án khác.

Hướng lắp đặt

Xác nhận rằng mọi lỗ mở của hộp đều hướng về mối nối của tấm trong tương lai và căn chỉnh với phần tử đúc sẵn liền kề.

Giải phóng mặt bằng gia cố

Kiểm tra để đảm bảo dây cáp nhúng không cản trở cốt thép, neo nâng hoặc các vật chèn khác.

Tình trạng sản phẩm

Kiểm tra hộp, dây cáp, ống nén và băng bảo vệ xem có biến dạng, hư hỏng hoặc ăn mòn trước khi đúc không.

Cách lắp đặt hộp vòng dây trong nhà máy đúc sẵn

Quy trình lắp đặt nhất quán giúp bạn giảm thiểu lỗi định vị, nâng cao hiệu quả sản xuất và đảm bảo hộp vòng dây sẵn sàng cho các kết nối tường đúc sẵn đáng tin cậy sau khi đúc.

Kiểm tra các hộp vòng dây

Trước khi lắp đặt, hãy kiểm tra từng hộp vòng dây để đảm bảo nó khớp với bản vẽ sản xuất của bạn. Kiểm tra hộp thép, dây cáp, ống nén và băng bảo vệ xem có bị hư hỏng, biến dạng hoặc ăn mòn không. Xác nhận rằng chiều dài vòng và loại hộp là chính xác trước khi chuyển sản phẩm vào khuôn. Thay thế một bộ phận không chính xác trước khi đúc dễ dàng hơn nhiều so với việc sửa chữa một tấm đúc sẵn đã hoàn thiện.

Đánh dấu vị trí lắp đặt

Sử dụng bản vẽ sản xuất đã được phê duyệt để đánh dấu mọi điểm lắp đặt trên ván khuôn bên. Đo từ một điểm tham chiếu cố định, chẳng hạn như đáy bảng, thay vì đo từ hộp này sang hộp tiếp theo. Phương pháp này giúp bạn duy trì khoảng cách chính xác và giảm sai số đo tích lũy trong quá trình sản xuất hàng loạt.

Sử dụng dải định vị có thể tái sử dụng

Nếu bạn sản xuất nhiều lần các tấm tường giống nhau, hãy cân nhắc sử dụng dải định vị bằng thép hoặc ván ép có thể tái sử dụng. Dải định vị cho phép bạn đặt nhiều hộp vòng dây một cách nhanh chóng trong khi vẫn giữ khoảng cách nhất quán. Nó có thể giảm thời gian đo, cải thiện độ lặp lại và đơn giản hóa việc kiểm tra chất lượng. Luôn kiểm tra dải định vị dựa trên bản vẽ sản xuất mới nhất trước mỗi lần sản xuất.

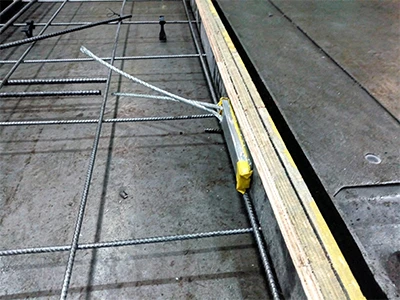

Cố định các hộp vào ván khuôn

Cố định chặt từng hộp vòng dây vào ván khuôn bằng cách sử dụng-các lỗ cố định được đục lỗ sẵn và dây buộc phù hợp cho hệ thống khuôn của bạn. Sau khi lắp đặt, kiểm tra xem hộp có bị dịch chuyển hoặc xoay khi ấn bằng tay không. Một hộp cố định chắc chắn sẽ ít có khả năng dịch chuyển trong quá trình đặt cốt thép, đổ bê tông hoặc rung động.

Kiểm tra vị trí dây cáp

Xác nhận rằng dây cáp nhúng tuân theo hướng yêu cầu và có đủ khoảng cách với cốt thép, neo nâng và các bộ phận nhúng khác. Dây cáp phải giữ thẳng, không bị uốn cong hoặc xoắn đột ngột. Nếu xảy ra nhiễu, hãy xem lại cách bố trí cốt thép thay vì sửa đổi dây cáp.

Niêm phong mở hộp

Kiểm tra băng hoặc lớp bảo vệ trước khi đổ bê tông. Nó phải bịt kín hoàn toàn lỗ hở và giữ cho vòng dây được gấp bên trong hộp. Lớp phủ bị hư hỏng có thể khiến vữa bê tông lọt vào hốc, khiến vòng lặp khó mở ra sau khi tháo khuôn.

Hoàn tất quá trình kiểm tra trước{0}}đổ

Trước khi đúc, hãy tiến hành kiểm tra lần cuối từng hộp vòng dây đã được lắp đặt. Kiểm tra kiểu dáng, số lượng, vị trí, khoảng cách, hướng lắp đặt và tình trạng cố định. Bạn cũng nên xác nhận rằng vỏ bảo vệ còn nguyên vẹn và có đủ khoảng trống xung quanh dây cáp nhúng. Việc ghi lại các hoạt động kiểm tra này giúp cải thiện tính nhất quán trong sản xuất và khả năng truy xuất nguồn gốc.

Đổ và đầm bê tông

Đổ bê tông cẩn thận xung quanh các hộp vòng dây nhúng và nén đều. Tránh dùng ống bê tông hoặc máy rung đập trực tiếp vào hộp thép vì lực tác động quá mạnh có thể làm hộp bị dịch chuyển hoặc làm hỏng lớp vỏ bảo vệ. Độ nén phù hợp đảm bảo khu vực neo được hỗ trợ đầy đủ trong khi vẫn giữ hộp ở đúng vị trí.

Kiểm tra các hộp sau khi tháo khuôn

Sau khi tấm đạt đến cường độ tháo khuôn theo yêu cầu, hãy tháo ván khuôn và kiểm tra từng hộp vòng dây. Kiểm tra vị trí chính xác, các khe hở sạch sẽ, rò rỉ bê tông, hộp thép bị hư hỏng hoặc các vết nứt xung quanh mép tấm. Để các vòng dây được gấp lại bên trong hộp trong quá trình bảo quản và vận chuyển để bảo vệ chúng khỏi bị hư hỏng do vô tình cho đến khi lắp đặt tại chỗ.

Kết nối vòng dây được hoàn thành trên trang web như thế nào?

Sau khi các bộ phận đúc sẵn được phân phối và định vị, băng bảo vệ được tháo ra và các vòng dây được mở vào khớp dọc. Các vòng từ các tấm tường liền kề phải thẳng hàng và chồng lên nhau theo bản vẽ kết nối đã được phê duyệt.

Sau đó, thanh cốt thép thẳng đứng được chỉ định sẽ được chèn qua các vòng, và mối nối được bịt kín và đổ đầy vữa thích hợp. Vữa phải chảy xung quanh các vòng dây, cốt thép và hốc hộp để tạo thành kết nối hoàn chỉnh.

Đối với nhà máy đúc sẵn, khoảng cách hộp chính xác, chiều cao lắp đặt, hướng vòng và hình chiếu là đặc biệt quan trọng. Các lỗi xảy ra trong quá trình truyền có thể khiến các vòng khó căn chỉnh khi các bảng đến địa điểm. Việc bố trí cốt thép cuối cùng, chiều rộng mối nối và quy trình bơm vữa phải luôn tuân theo thiết kế dự án đã được phê duyệt.

Các vấn đề lắp đặt hộp vòng dây thường gặp

Bạn có thể ngăn ngừa hầu hết các hư hỏng của hộp vòng dây bằng cách kiểm tra vị trí, cố định, bịt kín và khe hở cốt thép trước khi đổ bê tông.

Khoảng cách không chính xác

Nếu bạn lắp đặt các hộp không đúng khoảng cách, các vòng có thể không khớp với thiết kế kết nối đã được phê duyệt. Luôn tuân theo bản vẽ sản xuất mới nhất.

Sửa chữa lỏng lẻo

Hộp lỏng lẻo có thể di chuyển trong quá trình đổ hoặc rung. Đảm bảo mỗi hộp nằm chắc chắn trên ván khuôn.

Hướng cài đặt sai

Việc mở hộp phải đối mặt với mối nối trong tương lai. Hộp đảo ngược có thể làm cho vòng lặp khó hoặc không thể sử dụng.

Băng bảo vệ bị hư hỏng

Băng bị rách hoặc lỏng có thể khiến vữa bê tông lọt vào hốc.

Can thiệp tăng cường

Kiểm tra để đảm bảo dây cáp không va chạm với cốt thép, neo nâng hoặc vật chèn khác.

Rò rỉ bê tông vào hộp

Bịt kín các khoảng trống giữa hộp và ván khuôn để giữ cho hốc luôn sạch sẽ.

Mở vòng trước khi vận chuyển

Giữ các vòng gấp trong quá trình bảo quản và vận chuyển để tránh bị cong hoặc hư hỏng do va đập.

Buộc các vòng lặp sai lệch

Không ép thanh qua các vòng không thẳng hàng. Trước tiên hãy kiểm tra vị trí bảng điều khiển và lắp đặt hộp.

Phần kết luận

Việc lắp đặt hộp vòng dây đáng tin cậy phụ thuộc vào việc định vị chính xác, cố định ván khuôn an toàn, bịt kín hiệu quả và kiểm tra nhất quán. Các công cụ cài đặt được tiêu chuẩn hóa và quá trình kiểm tra-đổ trước khi đổ có thể giúp các nhà máy đúc sẵn giảm lỗi và cải thiện hiệu quả sản xuất hàng loạt.

Gửi loại hộp, chiều dài vòng, số lượng và bản vẽ theo yêu cầu của bạn để kiểm tra các thông số kỹ thuật có sẵn và các tùy chọn giao hàng.
