Giới thiệu tóm tắt về bộ ly hợp nâng:

Bộ ly hợp nâng cũng được gọi là Bộ ly hợp nâng DogBone. Nó bao gồm thân chính với một tay đòn nhô ra và một chốt có độ bền cao. Thân chính có một khe "T" khớp với đầu của Mỏ neo nâng DogBone. Khả năng xoay kết hợp của thân chính và chốt cho phép nâng, xoay, nghiêng và/hoặc xoay một tấm đúc sẵn trong khi chịu tải. Bộ ly hợp vòng GME bao gồm một móc và đầu móc, móc có thể di chuyển tự do theo bất kỳ hướng nào.

Bộ ly hợp trong mỗi nhóm tải phù hợp với hình dạng của khuôn lõm và tích hợp một bu lông khóa khớp với đầu của neo nâng đúc sẵn. Bộ ly hợp vòng được khớp với neo nâng bằng thiết kế tương thích cũng như bằng cách đánh dấu các loại neo và nhóm tải. Chỉ các thành phần phù hợp mới khớp với nhau

Khi đầu của bộ ly hợp nâng được lắp vào hốc và đầu neo, bu lông sẽ khóa chặt neo khỏi đầu của bộ ly hợp nâng. Đầu đúc bộ ly hợp nâng cần được xử lý đầu đặc biệt để cải thiện hành vi cơ học. Bu lông rèn cần cùng vật liệu với đầu. Móc bộ ly hợp nâng được chế tạo bằng thép đủ dày và cường độ cao. Móc bộ ly hợp nâng được hàn cần chất lượng cao và sâu để được chấp thuận bằng máy X-quang.

Bộ ly hợp nâng được làm bằng vật liệu gì?

Bằng phương pháp đúc và rèn chính xác, GME Precast đã sản xuất bộ ly hợp nâng (bộ ly hợp vòng) đạt chứng nhận CE với bộ ly hợp đầu đúc đặc biệt 35CrMoV cấp cao và bu lông rèn, để đảm bảo chất lượng ổn định và hiệu suất cao. Vòng khóa hợp kim đúc siêu bền. Vòng nâng là thép hợp kim rèn. Đã kiểm tra nứt 100%. Hệ số an toàn 5:1.

Bộ ly hợp nâng bê tông được thiết kế và phê duyệt độc quyền để sử dụng với neo nâng.

● Có nhiều mức Giới hạn Tải trọng Làm việc khác nhau.

● Chúng được thiết kế sao cho không thể tự động ngắt kết nối khi hệ thống đang chịu tải ở bất kỳ hướng nào, miễn là chúng được kết nối với đầu của neo chính xác trong hốc. Khi quá trình nâng hoàn tất và tải được giải phóng, bộ ly hợp sẽ được ngắt kết nối nhanh chóng và đơn giản.

● Cần có dấu hiệu nhận dạng để Mắt nâng tuân thủ theo tiêu chuẩn AS 3850 – 2003.

● Mắt nâng phải được thử tải trọng sau mỗi 12 tháng theo tiêu chuẩn AS 3850–2003.

● Lifting Eye có hệ số an toàn (FOS) không dưới 5 theo tiêu chuẩn AS 3850 – 2003.

Xử lý bề mặt và bảo vệ cho bộ ly hợp:

tự nhuộm màu và được bảo vệ bằng mạ kẽm nhúng nóng, mạ kẽm điện phân và sơn phun, chẳng hạn như màu vàng, tùy thuộc vào yêu cầu chi tiết của khách hàng.

Được đánh dấu bằng Thương hiệu, Giới hạn tải trọng làm việc, Số lô, có thể theo dõi chất lượng và rất hữu ích cho hoạt động của công nhân. Có thể thực hiện các thông số kỹ thuật và nhãn hiệu đặc biệt theo yêu cầu của khách hàng.

Kích thước và thông số kỹ thuật mắt nâng theo tiêu chuẩn Hoa Kỳ (Thích hợp choChốt neo nâng ALP)

Kiểu 1: Bộ ly hợp nâng


KHÔNG.	Phạm vi tải	A	B	C	D	E	F	G	H	Sức chịu lực cực đại khi căng thẳng (lbs)	Cân nặng (lbs)
GMELPLE1T	1T-13.T	1-3/4''	7/8''	2-3/4''	15/32''	1-5/16''	2-1/8''	2-1/8''	1-1/16''	13000	2
GMELPLE2T	1.5T-2.5T	2-1/8''	1''	3-3/8''	11/16''	1-5/8''	2-9/16''	1-1/2''	1-1/2''	25000	3.34
GMELPLE4T	3T-5T	2-5/8''	1-15/32''	3-7/16''	29/32''	2-1/4''	3-3/8''	3-1/2''	2-1/16''	50000	7.57
GMELPLE8T	6T-10T	3-1/8''	2''	4-3/8''	1-1/4''	2-15/16''	4-1/2''	4-1/2''	2-5/8''	100000	22.15
GMELPLE20T	12T-20T	4-3/8''	2-13/16''	5-15/16''	1-11-16''	4-3/8''	5-5/8''	5-3/4''	3-7/16''	202222	44.76

Kiểu 2: Ví cầm tay hình nhẫn


KHÔNG.	Tải Rthiên thần	A	B	C	D	E	F	G	H	Sức chịu lực cực đại khi căng thẳng (lbs)	Cân nặng (lbs)
QL001	2T-3T	2-1/4''	1-1/16''	2-3/4''	1/2''	1-1/8''	3-1/8''	3''	2-1/2''	30000	3.57
GMEQL002	4T-6T	2-5/8''	1-1/2''	4-1/2''	3/4''	1-7/16''	4-1/8''	4-1/8''	3''	60000	8.04
GMEQL003	8T-12T	3''	1-15/16''	5-3/8''	15/16''	2''	5-5/16''	5-5/16''	3-3/8''	120000	20.57
GMEQL004	12.5T-22T	4-7/8''	2-5/8''	6-3/8''	1-3/8''	2-7/8''	8-1/8''	8-1/8''	3-7/8''	220000	59.77

Tải trọng định mức có hệ số an toàn là 5:1.

Kích thước và thông số kỹ thuật của bộ ly hợp nâng Trung Quốc (từ GPS):


Mã số	Nhóm tải (T)	a	b	c	g	h	t	l	m
Mã số	Nhóm tải (T)	(mm)
GME1301-1.3	1.3	47	75	20	71	11	12	188	7
GME1301-2.5	2.5	59	91	25	86	16	14	230	8.5
GME{{{0}}.0	5	70	118	37	88	21	16	283	10
GME1301-10	10	88	160	50	115	30	25	401	14
GME1301-20	20	106	180	75	135	41	30	506	21
GME1301-32	32	172	272	100	189	52	40	680	28.5
GME1301-45	45	179	349	100	192	52	40	676	28.5

Làm thế nào để sử dụng bộ ly hợp nâng đúc sẵn và neo nâng để nâng tấm?

①LiBộ ly hợp chân cho bê tông đúc sẵn được gắn vào neo nâng bằng cách hạ khe ly hợp xuống neo; sau đó xoay thanh ly hợp cho đến khi nó nằm trên bề mặt bê tông.

②Tải trọng được nâng lên và neo chịu toàn bộ lực căng.

Khi tấm xoay đến vị trí thẳng đứng, bộ ly hợp tiếp xúc với bề mặt bê tông; điều này truyền lực nâng vào bê tông; neo ngăn không cho bộ ly hợp trượt ra khỏi khoảng trống

④Việc nhấc ra khỏi tab cũng an toàn miễn là tab không nhô lên quá 30 độ so với bề mặt bê tông.

use the precast lifting clutch

Làm thế nào để kiểm tra và bảo dưỡng mắt nâng và bộ ly hợp nâng thường xuyên để đảm bảo an toàn?

Tất cả các kích thước quan trọng đều là duy nhất đối với các thành phần được GME thiết kế và sản xuất và được xác minh thông qua thử nghiệm.

Khách hàng phải xác định chương trình kiểm tra dựa trên tần suất sử dụng.

Mắt nâng hoặc Bộ ly hợp nâng có thể bị xử lý sai cách, quá tải, mòn và bất kỳ yếu tố nào khác có thể gây ra tác động bất lợi đến mức tải trọng cho phép của mắt nâng.

Do đó, cần phải có người được chỉ định kiểm tra mắt nâng thường xuyên để đánh giá tình trạng chung và mức độ hao mòn của mắt nâng.

• Phải kiểm tra Mắt nâng hoặc Bộ ly hợp nâng ngay sau khi trở về từ công trường.

• Cần tiến hành kiểm tra chung bổ sung định kỳ tùy thuộc vào tần suất sử dụng.

• Lifting Eyes không đáp ứng các tiêu chí kiểm tra dưới đây phải ngừng sử dụng ngay lập tức và phải tiêu hủy. Hồ sơ kiểm tra phải được lưu giữ trong suốt thời gian sử dụng của Lifting Eye.

Nâng mắt Nâng đầu, Vòng bảo vệ và Vòng bảo vệ – Biểu đồ – Kiểm tra kích thước quan trọng


Mã số	Nhóm Phạm vi Tải (T)	B (phút)	D (phút)	G (phút)	H (phút)
1T	1-1.3T	0.55"	0.51"	0.22"	0.41"
2T	1.5-2.5T	0.69"	0.71"	0.24"	0.49"
4T	3-5T	1.10"	0.97"	0.31"	0.73"
8T	6-10T	1.42"	1.28"	0.50"	1.03"
20T	12-20T	2.21"	1.87"	0.79"	1.29"

Vụ án hợp tác

Công ty	Sản phẩm	Thời gian	Hình ảnh
Công ty TNHH SteinBauer	hệ thống nâng	2022-01-05
CÔNG TY CORE TECH QUỐC TẾ	Hệ thống nâng 7000KG	2023-01-31

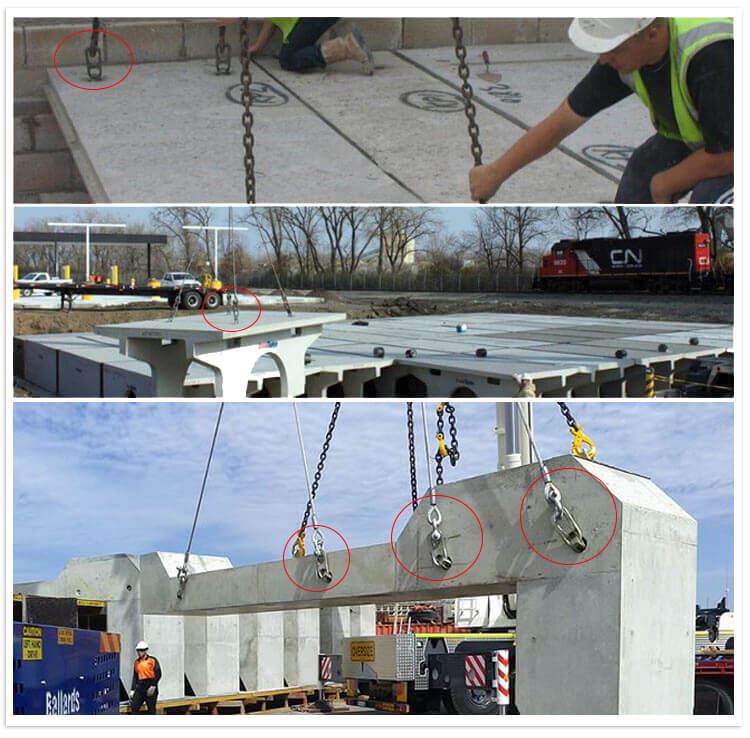

Ứng dụng của bộ ly hợp nâng

Thông thường, bộ ly hợp nâng được sử dụng cùng với neo nâng trong các nhà máy bê tông đúc sẵn để nâng tường bê tông đúc sẵn, tấm bê tông đúc sẵn, cầu thang và các cấu kiện đúc sẵn khác. Nó có thể tiết kiệm đáng kể nhân lực và tài nguyên vật liệu.

Ưu điểm sản xuất bộ ly hợp nâng của chúng tôi là gì?

Đổi mới & tự động hóa - Năng lực cốt lõi của chúng tôi, Năng lực sản xuất

15 năm kinh nghiệm, diện tích xưởng 15.000 mét vuông, 60% là máy bán tự động và 30% là máy tự chế.

Lifting Clutch factory

Lượng vật liệu thường xuyên trị giá 1,5 triệu đô la Mỹ luôn sẵn sàng đáp ứng nhu cầu cấp thiết khi chúng tôi sản xuất 20+ các thương hiệu nổi tiếng theo hình thức OEM.

Công nghệ sản xuất

Chỉ với 1 lần gia công, cả đầu và chân đều được rèn, ngay cả đối với đầu kép, nhanh hơn gấp 3 lần, tiết kiệm 60% năng lượng gia nhiệt và độ chính xác cao hơn nhiều.

Tự động hóa + ưu điểm của khoan và ren tốc độ cao, nhanh hơn gấp 3 lần và đảm bảo chất lượng tốt hơn.

Hàn tự động đảm bảo tỷ lệ hỏng hóc bằng không và hiệu quả cao.

Xưởng gia công: 20+ Máy CNC: Tất cả khuôn mẫu và máy móc đặc biệt đều được sản xuất tại chỗ và có hiệu suất cao.

Tooling workshop

Phòng mẫu

Sample Room

Những hạng mục kiểm tra nào sẽ được thực hiện trên bộ ly hợp nâng?

Phương pháp kiểm soát chất lượng của GME được thiết kế để đảm bảo chất lượng sản phẩm tối ưu, tuân thủ nghiêm ngặt thiết kế của bạn và giảm chi phí cho bạn. Từ khâu nộp mẫu sản phẩm đầu tiên cho đến khi sản xuất hoàn chỉnh, đội ngũ QC của chúng tôi luôn tìm kiếm các cách để cải thiện chất lượng sản phẩm. Chúng tôi liên tục giải quyết các quy trình sản xuất và các vấn đề về vật liệu, đồng thời cải thiện chuyên môn của nhân viên để đảm bảo sản phẩm có chất lượng cao nhất.

Chúng tôi cung cấp các mặt hàng kiểm tra và thử nghiệm dưới đây

Kiểm tra độ bền kéo/chịu tải, Kiểm tra va đập, Kiểm tra kim loại học, Kiểm tra cân bằng, Kiểm tra kiểm soát nhiệt độ, Kiểm tra quang phổ cực tím, Kiểm tra kích thước, Kiểm tra ngoại quan,

Kiểm tra cơ học, Phân tích dung sai, Phân tích tuổi thọ dụng cụ, Kiểm tra độ cứng, Độ dày lớp mạ kẽm nhúng nóng theo ASTM, Kiểm tra độ nhám, Đóng gói OEM.

Phòng thí nghiệm toàn diện

Máy thử 2x100T + Máy đo phổ kim loại Oxford + Thiết bị phòng thí nghiệm thông thường

Xưởng kiểm tra và đóng gói: Kiểm tra lần cuối và đóng gói theo tiêu chuẩn với vòng đệm pallet.

Quản lý hiệu quả cao được hỗ trợ bởi Sage X3 ERP

Sage X3 quản lý sản xuất và kiểm soát chất lượng, từ nguyên liệu thô đến thành phẩm.

Lifting Clutch system management 1

Nhà máy thân thiện với môi trường

Nhà xưởng có trần cao 25m, thông gió tự nhiên, không phát thải và hiệu quả năng lượng cao.

Quy trình sản xuất bộ ly hợp nâng là gì?

lifting clutch product precess

Bảng thông báo sản phẩm lỗi, công nhân nhặt sản phẩm lỗi khi vận hành:

defective product

Các bước để kiểm tra?

1. Chuẩn bị mắt nâng để kiểm tra

Trước khi kiểm tra, cần vệ sinh Mắt nâng để đảm bảo người kiểm tra có thể nhìn thấy bất kỳ vết nứt hoặc hư hỏng nào.

2. Kiểm tra trực quan tiền bảo lãnh

Kiểm tra trực quan xem chốt có bị tách, nứt, biến dạng, uốn cong, nhiệt tác dụng hay hư hỏng ở mối hàn không.

Nếu Mắt nâng không đáp ứng bất kỳ tiêu chí nào trong số này thì phải ngừng sử dụng.

3. Đo Bail và Vòng Bail

Kích thước B và H được nêu trong Biểu đồ trên trang.

Các phép đo này phải đáp ứng các yêu cầu tối thiểu để Lift Eye đạt chuẩn kiểm tra.

4. Kiểm tra trực quan đầu nâng

Kiểm tra trực quan đầu nâng xem có bị tách, nứt, biến dạng, nhiệt độ cao hay hư hỏng không.

Nếu Mắt nâng không đáp ứng bất kỳ tiêu chí nào trong số này thì phải ngừng sử dụng.

5. Đo đầu nâng

Kích thước D và G được nêu trong Biểu đồ trên trang.

Các phép đo này phải đáp ứng các yêu cầu tối thiểu/tối đa để Lift Eye đạt yêu cầu kiểm tra.

package

Làm thế nào để đóng gói bộ ly hợp nâng đúc sẵn để vận chuyển?

1. Đóng gói bằng túi dệt chắc chắn

2. Thùng gỗ chắc chắn để đóng gói hàng hóa trên biển

Chứng nhận của bộ ly hợp nâng:

Chúng tôi sẽ phát hành các báo cáo thử nghiệm có liên quan trước khi mỗi lô hàng được gửi đến địa điểm của khách hàng.
