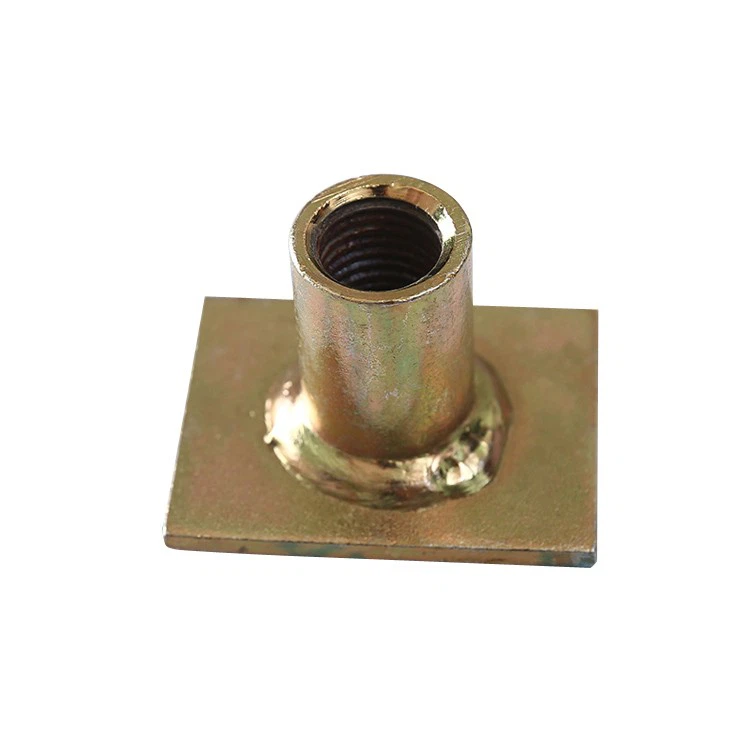

Ổ cắm nâng tấm phẳng

Ổ cắm nâng tấm phẳng là gì

Các ổ cắm nâng tấm Flate là các đầu nối kim loại bền, bền, thường được làm bằng thép hoặc thép không gỉ. Nó được nhúng vào bề mặt hoặc bên trong phần tử bê tông đúc sẵn và cung cấp một điểm kết nối đáng tin cậy để nâng và lắp đặt. Thường thích hợp cho các yếu tố bê tông đúc sẵn lớn, mỏng như tấm và vỏ



Tính năng của ổ cắm nâng tấm phẳng

1. Chủ đề: Chủ đề RD hoặc m.
2. Vật liệu: Thép carbon, Thép không gỉ, Thép lò xo, Thép hợp kim
3. Bề mặt: trơn, mạ kẽm điện (EZ), mạ kẽm nóng (HDG)

4. Kháng ăn mòn: Bề mặt được mạ kẽm, sơn hoặc xử lý chống ăn mòn khác, phù hợp cho các môi trường khác nhau.
5. Dễ dàng cài đặt: Thiết kế rất đơn giản và có thể nhanh chóng được nhúng trong bê tông để giảm thời gian xây dựng.

Đặc điểm kỹ thuật của ổ cắm nâng tấm phẳng

Con số	Kích cỡ	SWL (KG)	Kích thước	A (mm)	B (mm)	H (mm)
GME300412030	RD12	500	16	25	35	30
GME300416035	RD16	1200	21	35	50	35
GME300420047	RD20	2000	27	60	60	47
GME300424054	RD24	2500	31	60	80	54
GME300430072	RD30	4000	40	80	100	72
GME300436084	RD36	6300	48	100	130	84
GME300442098	RD42	8000	54	130	130	98
GME300452117	RD52	12500	68	130	150	117
Các luồng độ dài và số liệu khác nhau có sẵn theo yêu cầu Thép không gỉ 304 (A2)/316 (A4) có sẵn theo yêu cầu Nhà máy an toàn là 3: 1

Áp dụng ổ cắm nâng tấm phẳng

Công nghiệp xây dựng: Được sử dụng để nâng và lắp đặt các thành phần bê tông đúc sẵn.
Kỹ thuật cầu: Giao thông vận tải và lắp đặt các thành phần cầu đúc sẵn.
Kỹ thuật đường hầm: Tăng các phân đoạn đường hầm đúc sẵn.
Xây dựng công nghiệp: Tăng các thành phần đúc sẵn lớn.

Phong cách phổ biến khác

Thận trọng để sử dụng

Vị trí nhúng: Nó cần được định vị chính xác theo các bản vẽ thiết kế để đảm bảo nâng cân bằng.
Công suất tải: Chọn mô hình tay áo thích hợp để đảm bảo rằng công suất tải đáp ứng các yêu cầu.
Điều trị chống ăn mòn: Trong môi trường ẩm hoặc ăn mòn, cần phải chọn vật liệu chống ăn mòn hoặc xử lý bề mặt.
